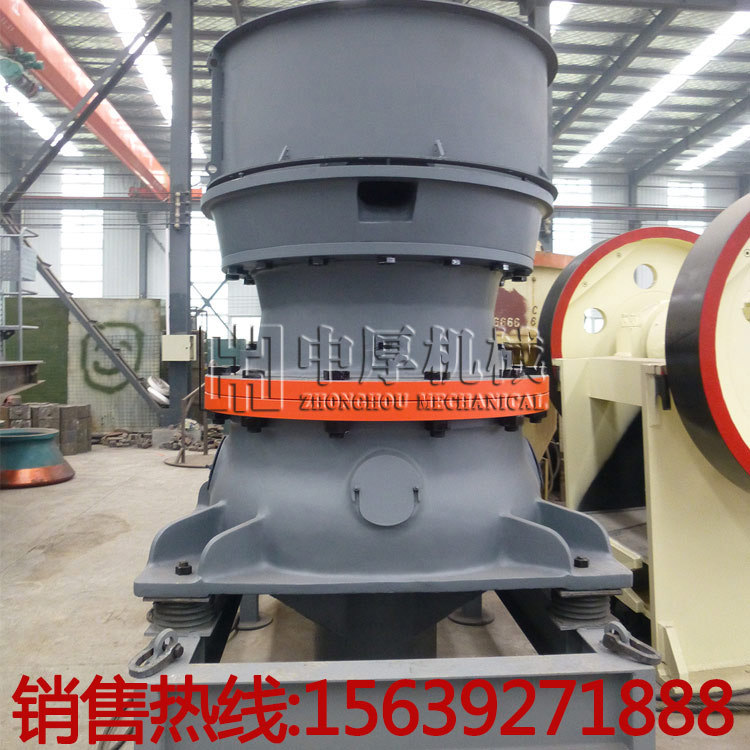

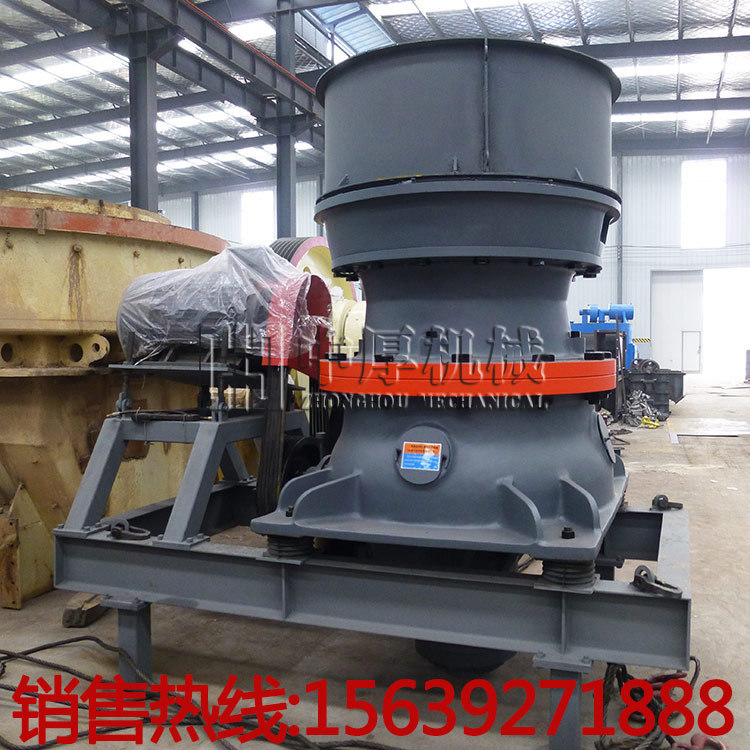

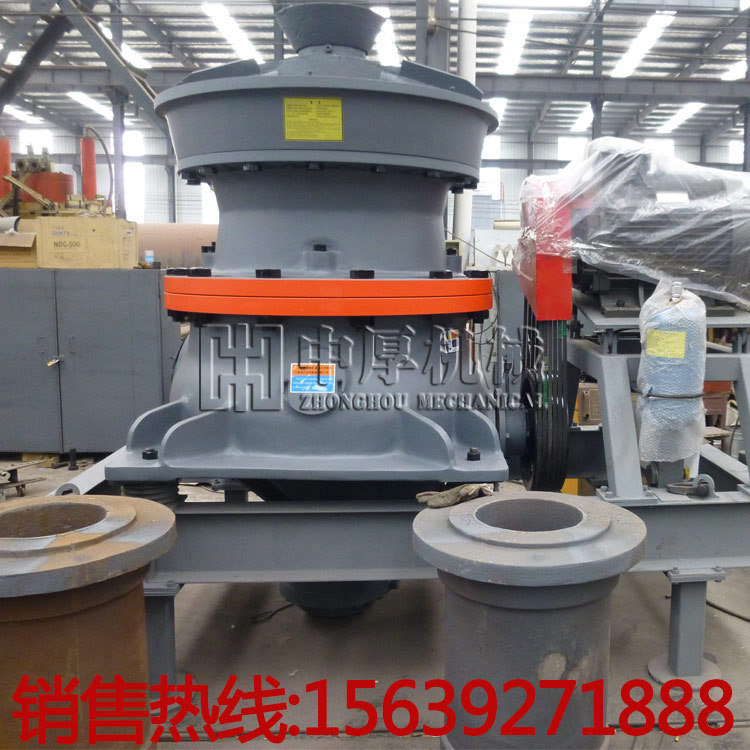

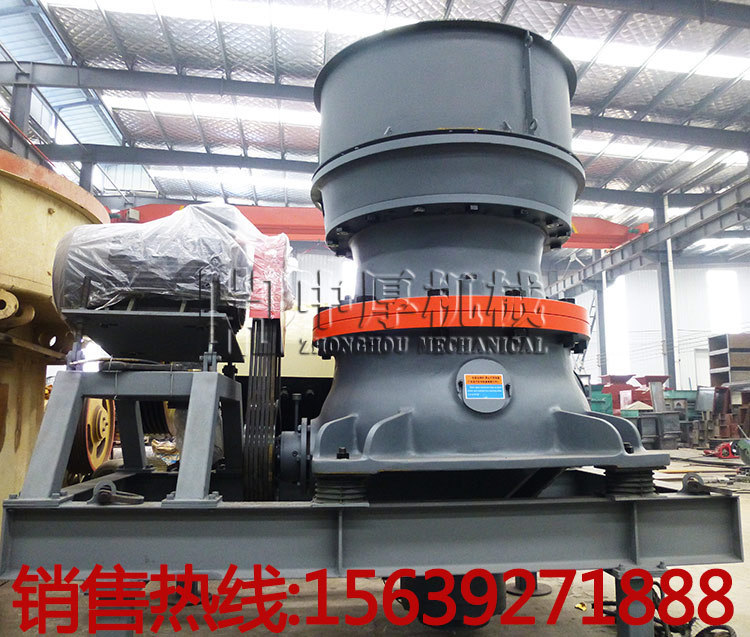

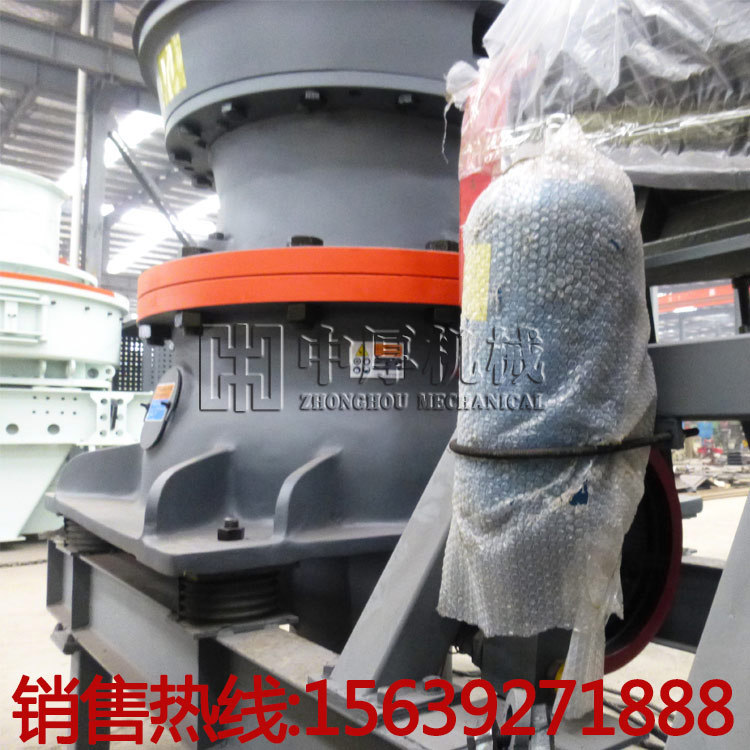

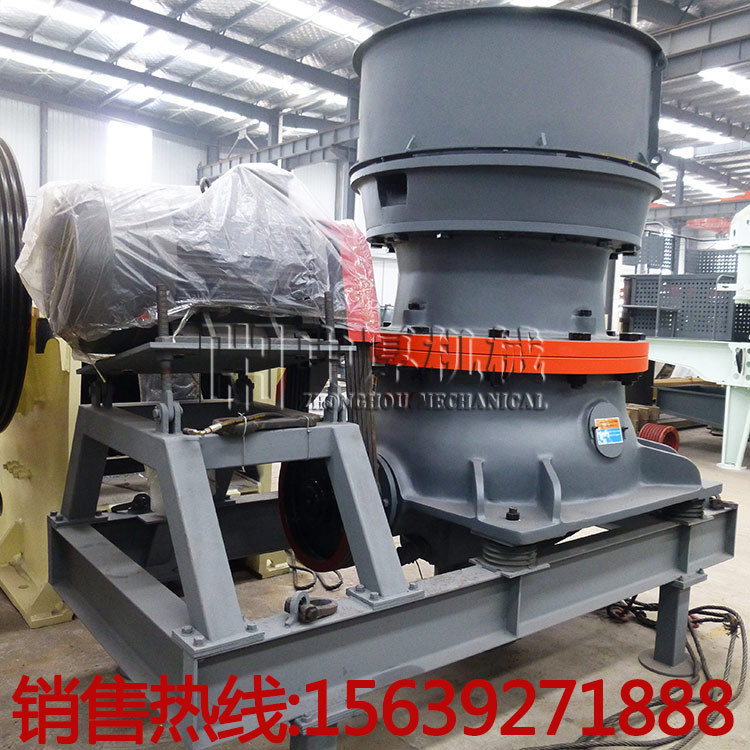

HCZ单缸液压圆锥破碎机结构组成
HCZ液压圆锥破碎机主要结构包括进料斗、上机架部、动锥部、机座、排料斗、传动轴、三角带、电机等，辅助装置有液压润滑站、电控柜等。
HCZ单缸液压圆锥破碎机工作原理
HCZ系列单缸液压圆锥破碎机工作时，电机通过皮带轮和三角带带动设备传动轴转动，传动轴通过大小锥齿轮带动偏心套转动，动锥通过主轴在偏心套作用下 做旋摆运动，使动锥和定锥时而靠近、时而远离轧臼壁，物料在轧臼壁和破碎机之间的破碎腔内不断受到挤压、冲击而破碎，破碎的物料从下部排出。
HCZ单缸液压圆锥破碎机特点
优化的腔型、更高的产量、更佳的产品质量
具有多种破碎腔型可供选择，通过选择合适的破碎腔型及偏心距，可以大限度的满足客户的生产要求，实现高产量;在挤满给料情况下，能实现层压破碎，使产品料形更优。
易损件消耗少，运行成本低
采用注销压调整排矿口，可及时、方便的调整排矿口，使破碎机在挤满给料状态下工作，降低易损件的消耗，降低运营成本。
粗细破碎转换方便
因破碎机主体结构相同，只需通过更换衬板就可以获得不同的破碎腔型，可满足粗细碎的不同工艺要求。
先进的液压技术使操作简单和维修方便
由于采用了先进的液压技术，可有效实现过载保护，简化了破碎机结构，减轻了重量。所有维修和检查都可以从破碎机上部来完成，使维修更方便。
大给料口设计
HCZ系列底部单缸液压圆锥破碎机采用大给料口设计，可以和前段的粗碎颚式破碎机形成好的配套，提高破碎系统处理能力;在加工河卵石时，可以替代颚破作为粗碎。

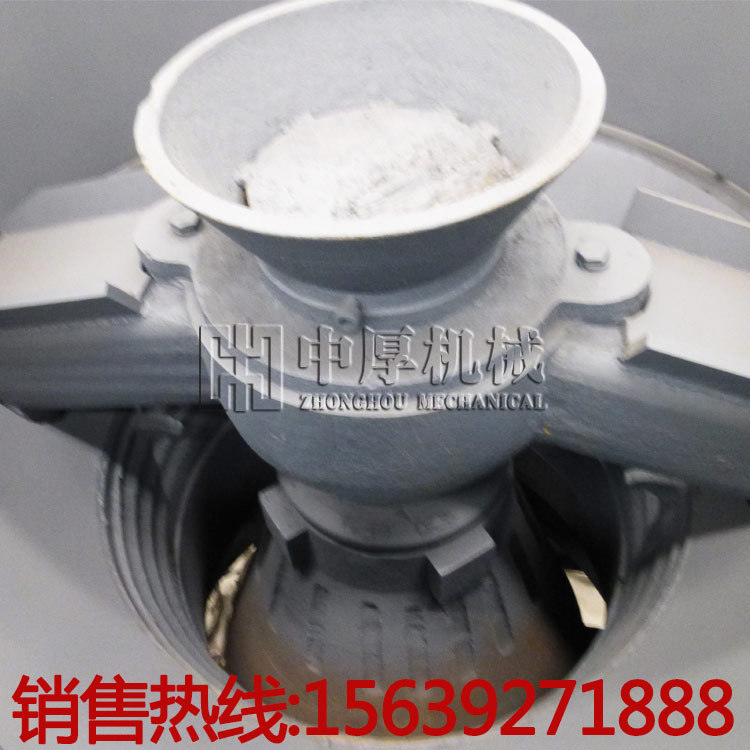

单缸液压圆锥破碎机内部结构
