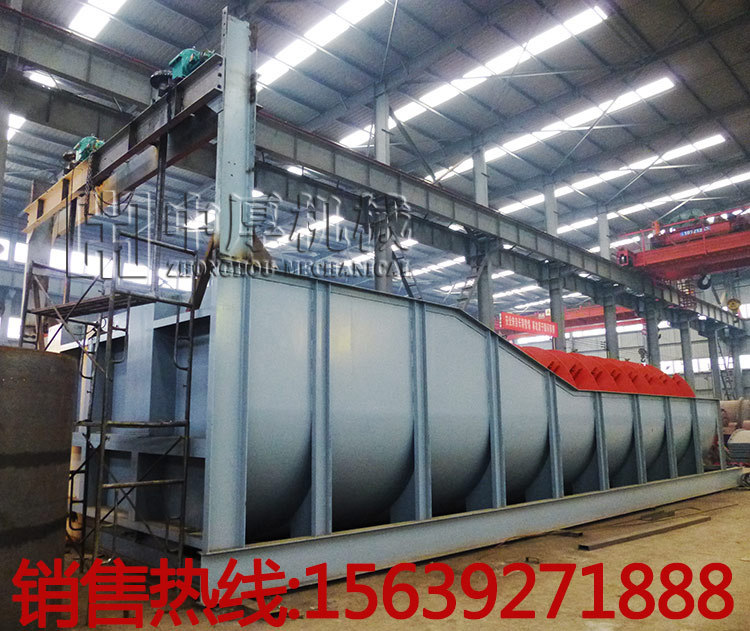

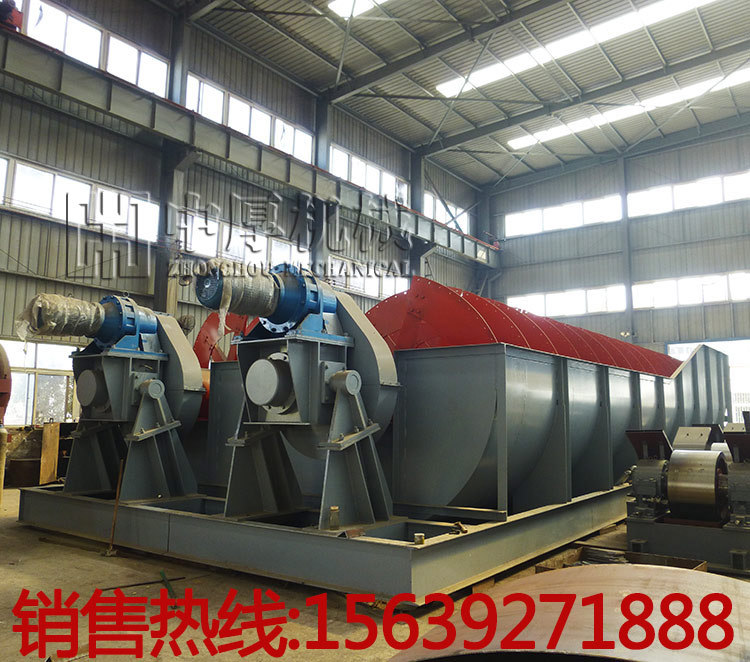

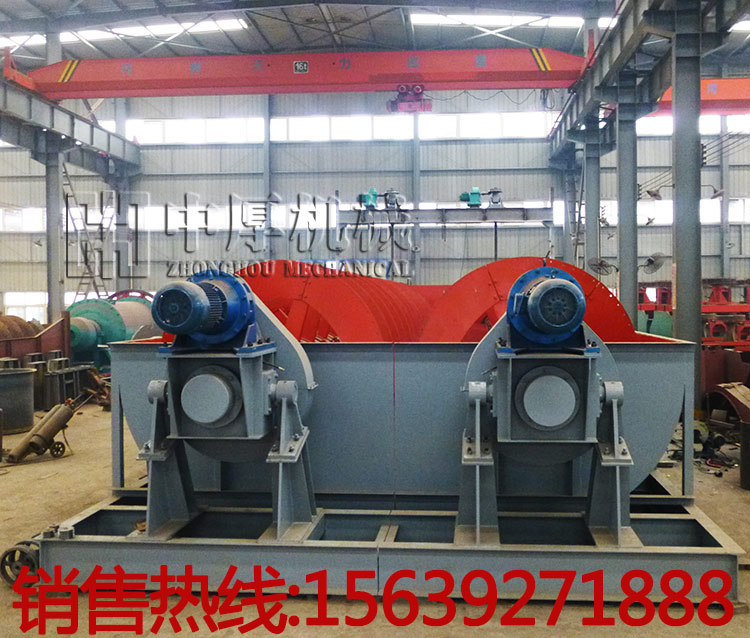

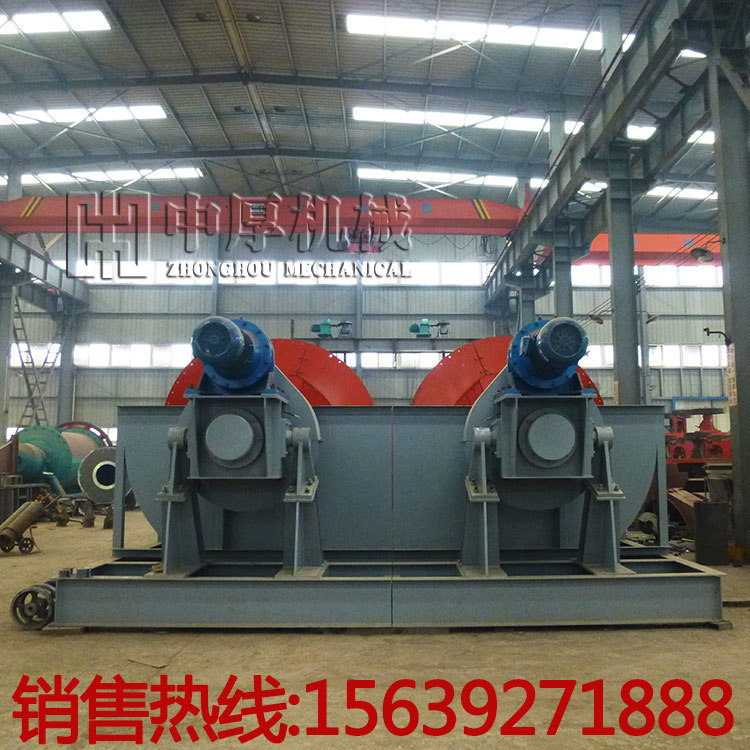

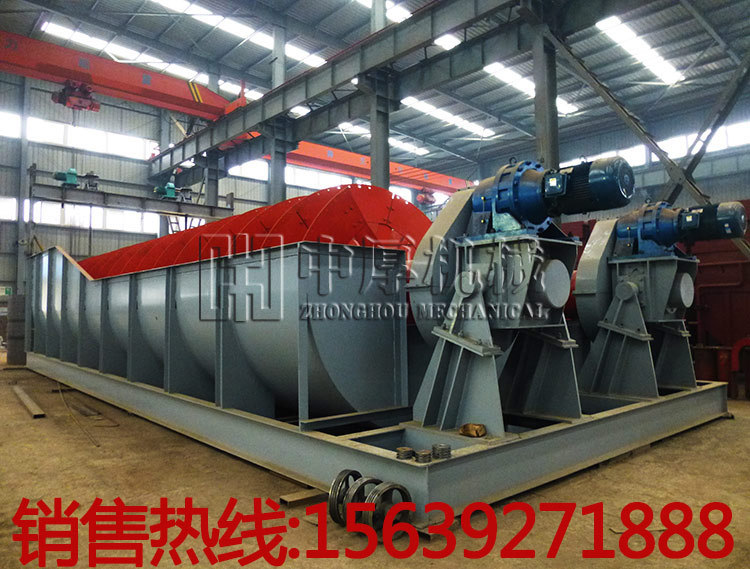

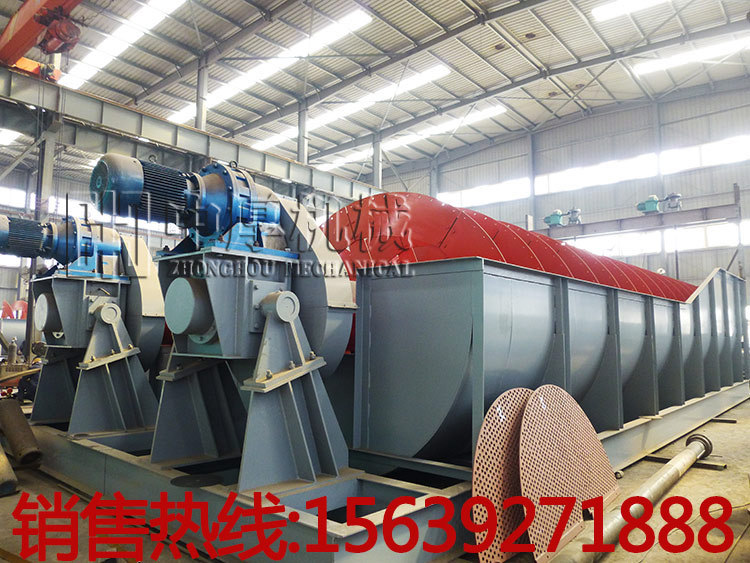

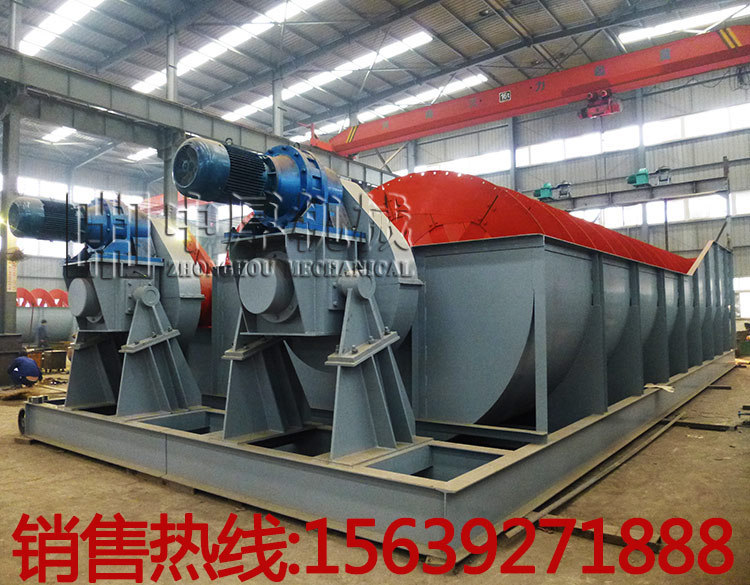

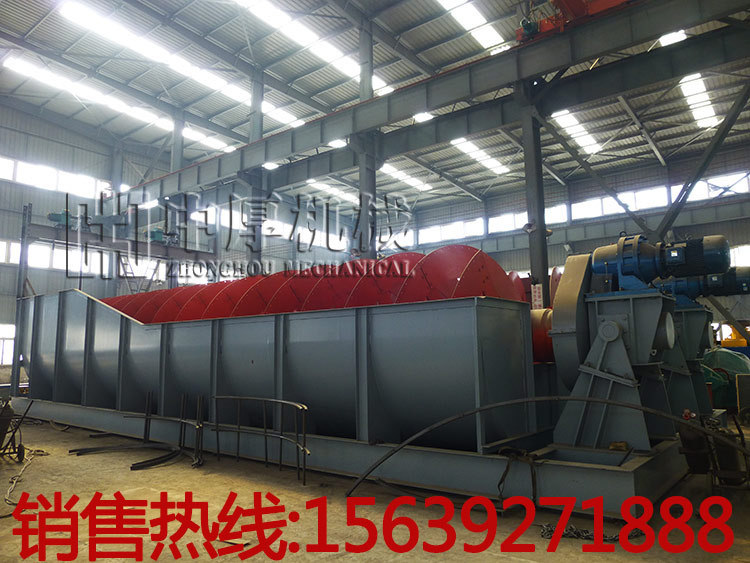

螺旋分级机（双螺旋分级机）
双螺旋分级机在选矿厂用于同磨矿机组 成闭路的分级机，其结构简单，工作平稳，操作方便，返砂含水量低，便于与磨机自流返砂，常用于湿式磨矿作业的预先分级、控制分级。主要分为高堰式单螺旋和双螺旋，沉没式单螺旋和双螺旋。按分级液面的高低可分为高堰式和侵入式(或沉没式)两种。高堰式分级机的溢流高于下端螺旋轴的中心，而低于螺旋叶片的上缘。分级液面长度不大，液面可直接感受到螺旋叶上搅动作用，故适于粗粒级分级作用，分级粒度多在0.15mm(100目)以上。侵入式(沉没式)分级机的 下端螺旋叶片全侵入在液面以上，分级面积大而又平稳，适于细粒级分级，分级粒度在0.15mm(100目)以下。它的溢流生产率高。此外，还有一种低堰式螺旋分级机，其分级液面低于下端螺旋轴承，液面很小，搅动作用大，主要用于含泥矿石的洗矿。
